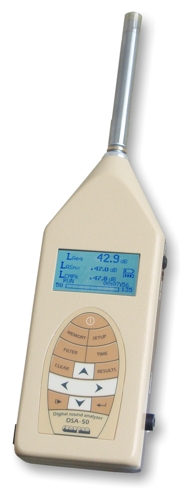

Sonopan DSA-50

DSA-50 to rozbudowany, wykonany w cyfrowej technologii miernik poziomu dźwięku nowej generacji. Urządzenie łączy w sobie funkcjonalność całkującego miernika poziomu dźwięku, analizatora oktawowego oraz analizatora 1/3 - oktawowego. Dokładność odpowiadająca 1 klasie oraz zastosowanie cyfrowego przetwarzania mierzonego sygnału umożliwia jednoczesny pomiar większości parametrów charakteryzujących hałas.

Wyniki pomiarów, zarejestrowane w DSA-50 można przesłać do komputera w celu ich dalszej obróbki, poprzez łącze USB. Bezpłatny program pozwalający na eksport danych do arkusza kalkulacyjnego i sterowanie miernikiem z poziomu komputera, znajduje się w wyposażeniu podstawowym analizatora. Użytkownik otrzymuje też program DSA Monitor, umożliwiający zaawansowaną analizę, obróbkę i wizualizację zebranych danych.

Miernik ten został zaprojektowany z myślą o szerokim kręgu odbiorców. Idealnie nadaje się do:

• pomiarów hałasu na stanowiskach pracy,
• pomiarów środowiskowych,
• diagnostyki maszyn i urządzeń.

DSA-50 doskonale sprawdza się jako miernik hałasu na stanowiskach pracy. Dzięki pojemnej pamięci i możliwości jednoczesnego pomiaru dużej liczby parametrów, znacznie ułatwia opracowywanie nawet dużej liczby pomiarów, a tym samym stanowi nieocenioną pomoc przy ocenie narażenia pracowników na hałas.

Ponadto DSA-50 wyposażony jest w funkcję dozymetru hałasu, (oblicza dawkę hałasu w odniesieniu do zaprogramowanego czasu).

W dziedzinie monitorowania środowiska, DSA-50 może być wykorzystywany do długotrwałych pomiarów hałasu na zewnątrz pomieszczeń, także w trudnych warunkach atmosferycznych. Umożliwia to tzw. zestaw wszechpogodowy, zapewniający zarówno ochronę mikrofonu przed wpływami atmosferycznymi (opady, wiatr, kondensacja), jak i ochronę samego miernika (waliza wodoszczelna). W skład zestawu wszechpogodowego wchodzi również regulowany statyw dla mikrofonu, a także akumulator zewnętrzny o dużej pojemności, umożliwiający przeprowadzanie kilkudniowych pomiarów.

Diagnostyka maszyn jest możliwa dzięki wbudowanemu analizatorowi oktawowemu i tercjowemu. Można zmierzyć np. w jakim zakresie częstotliwości badane urządzenie hałasuje najwięcej.

Funkcje miernika:

• Trzy tryby pracy:
  • Miernik poziomu dźwięku,
  • Analizator oktawowy,
  • Analizator 1/3 oktawowy.
• Współpraca z komputerem poprzez interfejs USB 1.1
• Możliwość zapamiętania 40 końcowych wyników pomiarów.
• Funkcja monitorowania hałasu (historia pomiaru), zapis do pamięci programowany co 1s, 5s, 10s, 15s, 30s i 60s, w każdym trybie pracy.
• Graficzny wskaźnik wartości chwilowej.
• Programowanie czasu pomiaru do 100 godzin (co 1s).
• Programowanie czasu narażenia na hałas z rozdzielczością 1min (do obliczeń LEX,T).
• Zegar czasu rzeczywistego.

Tryb miernika poziomu dźwięku:

Możliwy jest jednoczesny pomiar przy użyciu dwóch charakterystyk korekcyjnych (wybranych z trzech dostępnych w przyrządzie: A, C, Z) wszystkich niżej wymienionych parametrów (X – oznacza wybraną korekcję częstotliwościową):

• L_XF chwilowa wartość skuteczna z użyciem stałej czasowej FAST,
• L_XFmn minimalna wartość skuteczna z użyciem stałej czasowej FAST,
• L_XFmx maksymalna wartość skuteczna z użyciem stałej czasowej FAST,
• L_XS chwilowa wartość skuteczna z użyciem stałej czasowej SLOW,
• L_XSmn minimalna wartość skuteczna z użyciem stałej czasowej SLOW,
• L_XSmx maksymalna wartość skuteczna z użyciem stałej czasowej SLOW,
• L_XI chwilowa wartość skuteczna z użyciem stałej czasowej IMPULSE,
• L_XImn minimalna wartość skuteczna z użyciem stałej czasowej IMPULSE,
• L_XImx maksymalna wartość skuteczna z użyciem stałej czasowej IMPULSE,
• L_XPk chwilowa wartość szczytowa,
• L_XMPk maksymalna wartość szczytowa,
• L_Xeq wartość równoważna poziomu dźwięku,
• L_Xeq1s wartość równoważna poziomu dźwięku w ostatniej sekundzie.

Jeżeli jako jedna z charakterystyk korekcyjnych jest wybrana charakterystyka A, to dodatkowo dla tej charakterystyki, są mierzone:

• L_AE poziom ekspozycyjny,
• L_AEX,T poziom ekspozycji na hałas odniesiony do zadanego czasu.

Tryb analizatora oktawowego:

Analizator posiada 9 filtrów cyfrowych o częstotliwościach środkowych określonych według ilorazu oktawowego o podstawie 2 i częstotliwościach nominalnych:
31,5Hz, 63Hz, 125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz i 8kHz,
spełniających wymagania PN-EN 61260:2000/A1:2004 dla klasy 1. Dla każdej z częstotliwości (oraz dla całego pasma) możliwy jest jednoczesny pomiar przy użyciu jednej charakterystyki korekcyjnej (wybranej z trzech dostępnych w przyrządzie: A, C, Z) następujących parametrów:

• L_F chwilowa wartość skuteczna z użyciem stałej czasowej FAST,
• L_S chwilowa wartość skuteczna z użyciem stałej czasowej SLOW,
• L_eq wartość równoważna poziomu dźwięku.

Jeżeli jako charakterystyka korekcyjna jest wybrana charakterystyka A, to dodatkowo są mierzone:

• L_ASmx maksymalna wartość skuteczna z użyciem stałej czasowej SLOW, korekcja A,
• L_Aeq wartość równoważna poziomu dźwięku, korekcja A,
• L_CMPk maksymalna wartość szczytowa, korekcja C.

Tryb analizatora 1/3-oktawowego:

Analizator posiada 29 filtrów cyfrowych o częstotliwościach środkowych określonych według ilorazu oktawowego o podstawie 2 i częstotliwościach nominalnych:
25Hz, 31,5Hz, 40Hz, 50Hz, 63Hz, 80Hz, 100Hz,
125Hz, 160Hz, 200Hz, 250Hz, 315Hz, 400Hz, 500Hz, 630Hz, 800Hz, 1kHz,
1,25kHz, 1,6kHz, 2kHz, 2,5kHz, 3,15kHz, 4kHz 5kHz, 6,3kHz, 8kHz, 10kHz,
12,5kHz i 16kHz,
spełniających wymagania PN-EN 61260:2000/A1:2004 dla klasy 1. Dla każdej z częstotliwości (oraz dla całego pasma) możliwy jest jednoczesny pomiar przy użyciu jednej charakterystyki korekcyjnej (wybranej z trzech dostępnych w przyrządzie: A, C, Z) oraz przy użyciu jednej stałej czasowej (wybranej z dwóch: SLOW, FAST) parametrów:

• L chwilowa wartość skuteczna,
• L_eq wartość równoważna poziomu dźwięku.

Pozostałe dane techniczne:

• Klasa dokładności: 1
• Użyteczny zakres pomiarowy: 20 ÷ 135 dB (A) w 3 podzakresach
• Charakterystyka dynamiczna: SLOW, FAST, IMPULS
• Charakterystyki częstotliwościowe: A, C, Z
• Warunki pracy: -10...+50°C, < 90%rh (bez kondensacji)
• Wymiary bez mikrofonu: 237×84×40 mm
• Zasilanie: wewnętrzny akumulator lub zasilacz sieciowy
• Masa: 600g

Wyposażenie:

• program komputerowy DSA Monitor,
• zasilacz zewnętrzny,
• walizka transportowa,
• instrukcja obsługi.

Wyposażenie dodatkowe DSA-50

• osłona przeciwwietrzna mikrofonu,
• kalibrator akustyczny 1 klasy KA- 50,
• przedłużacz mikrofonowy (max 6m),
• statywy (dla mikrofonu i miernika),
• kabel USB,
• osprzęt wszechpogodowy,
• świadectwo wzorcowania.

 Zestawy DSA-50

• DSA-50 zestaw 1 - cyfrowy analizator dźwięku DSA-50 z oprogramowaniem DSA Monitor oraz filtrami 1/1 oktawowymi i 1/3 oktawowymi - cena na zapytanie
• DSA-50 zestaw 2 - cyfrowy analizator dźwięku DSA-50 z oprogramowaniem DSA Monitor, filtrami 1/1 oktawowymi i 1/3 oktawowymi oraz mikrofonem wszechpogodowym - cena na zapytanie
